安徽舒城同兴驾校科目三无线视频传输案例

安徽舒城同兴驾校科目三无线视频传输案例

项目背景

同兴驾驶员培训有限公司，属国家一级驾驶员培训学校(简称同兴驾校)，培训车型:a1.a2.b1.b2.c1.c2.驾校位于舒城县南港镇国道206线1117km旁，占地面积43600平方米，校内生活、办公、训练科目设施齐全。拥有职工150余人，车辆130辆，其中教练车122辆；拥有办公教学楼、宽广明亮的食堂、宿舍、浴池，免费为学员提供住宿和洗浴。■训练场内设有连续障碍、单边桥、双边桥、直角转弯、侧方停车位、上城道定点停车与起步、限速通过限宽门、百米加减档跑道、起伏路、曲线行驶等训练科目；另设有305米宽跑道2000余米，提供学员初训时驾驶封闭式训练。教学设施配套齐全，拥有视频电子桩考仪六套、科目一和从业资格证理论考试电脑80台套、电子模仪驾驶座舱8台。■为方便广大城区学员学习汽车驾驶技能，在城关镇华侨路(琦绒羽绒公司隔壁)设立面积约6000平方米的水泥地面训练场。各项常规、专用教学用具一应具全，是通过国标验收的正规、合法驾校。高起点、高标准、高科技为培育合格的驾驶人员提供了强有力的保证。■驾校本着“成功源于诚信，发展源于创新”的企业理念，奉行“严格、规范教学、信誉至上、服务至上”的办学宗旨，为学员提供好的教学服务，为社会输送合格的驾驶人才。■同兴驾校考场于2009年底正式使用，2012年12月底维护升级。现根据公安部123号令，已经对考场设施设备进行升级，已经于2013年1月14号正式投入使用！

客户需求

　机动车驾校的道路考试(科目三)考场，是进行道路实际驾驶考试的场地，是距离较长、车道较多的模拟真实道路的场地，或者是在实际的城市道路中考试。道路考试的整条道路，大约有数公里长度，一般是双向道路，其中包括交通路口、人行道、步行道或自行车道等。科目三自动化考试系统因为其移动的特殊性，无法采用传统的有线传输方式传输车内的音频、视频等信息，因此客户需要采用无线网络的方式进行传输。建立的传输系统能够实现考试车辆的实时定位、成绩的及时传输，保证整个考试的公平、公正、公开以及考试过程中突发情况的监管和及时营救。

无线系统架构

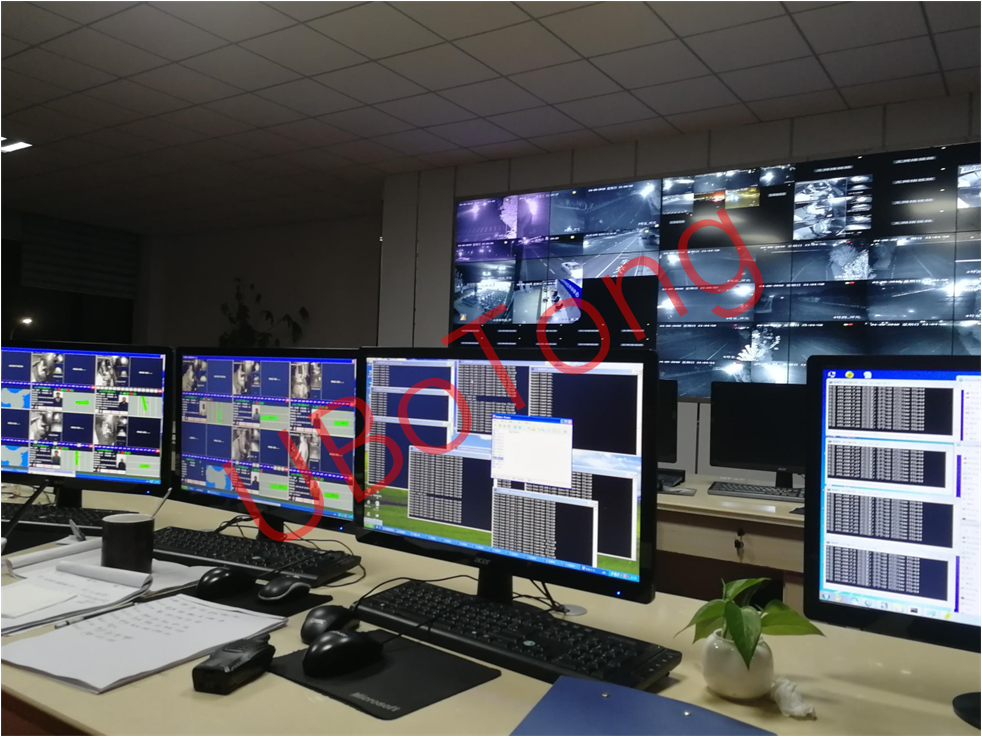

针对本方案中涉及到的考试线路，中间有1个掉头和转弯存在，这对基站架设位置提出了要求。但为节约警力、加强考试过程中的监管力度和实时数据的采集，决定采用了自动化的考试系统。其中出发地址为驾校监控中心位置，考试车辆预设计 8辆，根据考试线路、考试车数量等因素，设计在驾校及考试范围内架设了5.8G 电信级大功率无线基站，基站之间分布着合适的距离，以保证考试车辆在高速行驶中达到良好的无缝漫游传输效果。UBotong室外智能基站覆盖范围大，带宽和接入容量高,快速漫游切换机制，同频组网技术，无缝漫游视频优化处理等，保证考试车辆上的监控视频、语音和各种传感器的数据稳定传输，从而让电子考试系统准确、可靠的运行。再通过光纤将基站接收到的数据传回监控中心，通过硬盘录像机、解码器、分频器等设备输出在电视墙上，并实时把车载机的位置、考试路段、成绩情况等数据显示在电视墙上。

系统示意图：

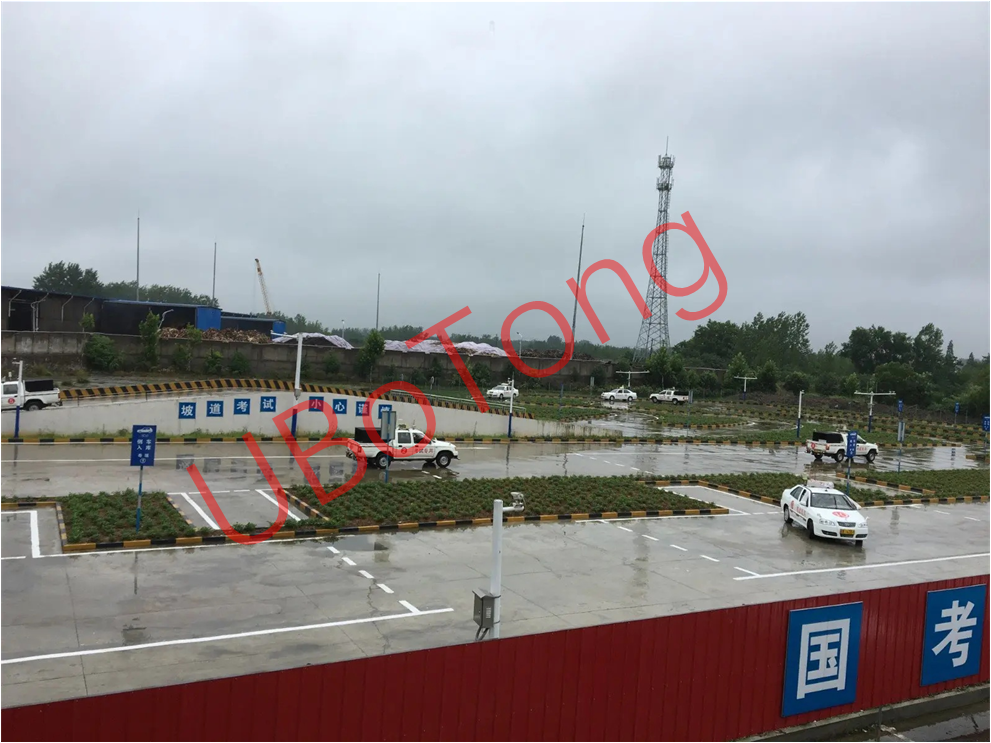

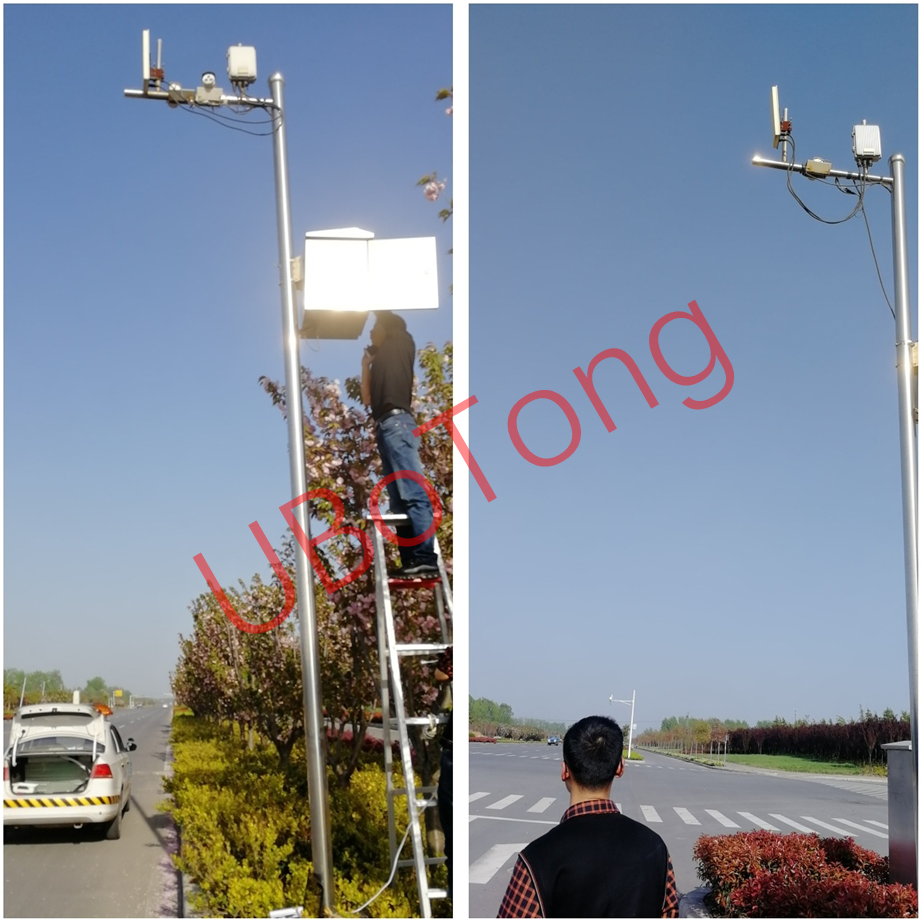

实际效果图

系统功能特点

科目三考试系统基于现有交通路线选取为考试线路，针对本方案，使用传统覆盖基站一般覆盖范围小，需要安装多基站，车载设备在漫游切换时容易出现图像丢失黑屏现象，无法很好的支持车载移动传输。针对以上问题，我们提供完善的解决方案。

² 采用优波通双链路移动漫游系列产品，全程使用二条无线链路同时连接，根据每条链路信号质量和信号强度智能判断链路切换，无遮挡情况下最远可支持 1KM 左右传输距离。

² 研发针对驾校科目三考试环境多基站下车载漫游快速切换技术，使丢包率降低 95%，实际应用中图像清晰流畅，无明显延迟卡动黑屏现象。

² 研发针对驾校科目考试中，对考试数据优先传输协议，尽可能的提高各考试数据准确传输至驾考中心。

² 采用业界先进的 11A/N/AC 协议传输标准，具有吞吐量大、抗干扰能力强等特点。

客户价值

通过建立 WLAN 无线传输系统，为客户解决了因驾考场范围大以及音频视频传输不稳定问题带来的困扰，与传统的 4G 基站覆盖相比方便了驾校对无线系统维护和管理。通过分析处理上述各套设备和系统采集的数据，为考试学员在驾驶车辆时的操作评分，由于上述各套设备和系统采集的数据齐全，考试中心评分系统可以对所有评分项目迅速评分，并且还可以为考试中驾驶车辆的学员实时语音通话。同时也解决了驾校面对新规则严格要求带来的挑战，保证驾校科目三正常运行，为客户创造更大的价值。
