港口岸桥/门机无线监控解决方案

需求概述

随着电力电子、计算机、网络等现代科技的迅速发展，信息采集自动化已经成为港口设备管理的大趋势，基于集成化、智能化、简单化、精准化等特点的远程操控岸桥控制系统正逐渐兴起，通过技术创新，不仅能够减少运营成本，提高整体生产效率，还改善了操作人员的工作舒适度，成为码头现代化的重要体现，也将是未来港口起重机行业技术发展的重要方向。针对这一需求，专注于无线视频监控的优波通产品，采用当前最成熟的微波通讯产品，来满足这一实际应用。

优波通（UBoTong）港口码头无线监控系统构建在基于IP的无线OFDM微波技术之上，UBT2000系列无线产品经过严谨的生产工艺和严格的测试手段，产品可以在任何地域气候环境下很好的运转。该技术已经经历了多年以上的发展，目前已经非常成熟，该技术工作在国家许可的5Ghz频率范围内，具备良好的频率资源，可以保证客户的应用顺畅且快速。通过合理的链路规划和可以解决复杂环境带来的网络建设影响，不会破坏目前港口基础建设，不用架空或地埋线缆，实现快速搭建网络；同时，华骞科技的无线网络通过高质量的无线网桥、无线聚合技术、无线路由技术、无线跳接技术，可以提供上百兆稳定安全的高带宽数据传输通道，充分满足港口岸桥门机等监控视频信息及其它数据的稳定传输。

系统功能

在优波通的这套港口码头无线监控系统中，无线网络以其高度的灵活性、便捷性、移动性、低成本、保护用户投资等特性成为港口码头监控的网络解决方案。这一系统具有如下功能：

1) 实时作业监控‌：管理人员在监控中心即可实时查看所有门机的运行状态、工作进度及周边环境，无需亲临现场。‌

2) ‌安全操作辅助‌：为门机司机提供更广阔的视野，有效规避视线死角，预防碰撞等安全事故。‌‌

3) ‌数据记录与追溯‌：系统对监控视频进行全天候存储，为事故调查、流程优化和责任界定提供直观的证据。‌

4) 生产管理支持‌：监控数据可作为港口生产调度、设备管理和效率分析的依据。‌‌

5) 提供准确无误的实时全天候影像信息，并安全存储，以备查询；

6) 适应各种复杂环境，通过综合的无线技术，可以在任何地点架设监控点，再通过中继点进行数据回传。

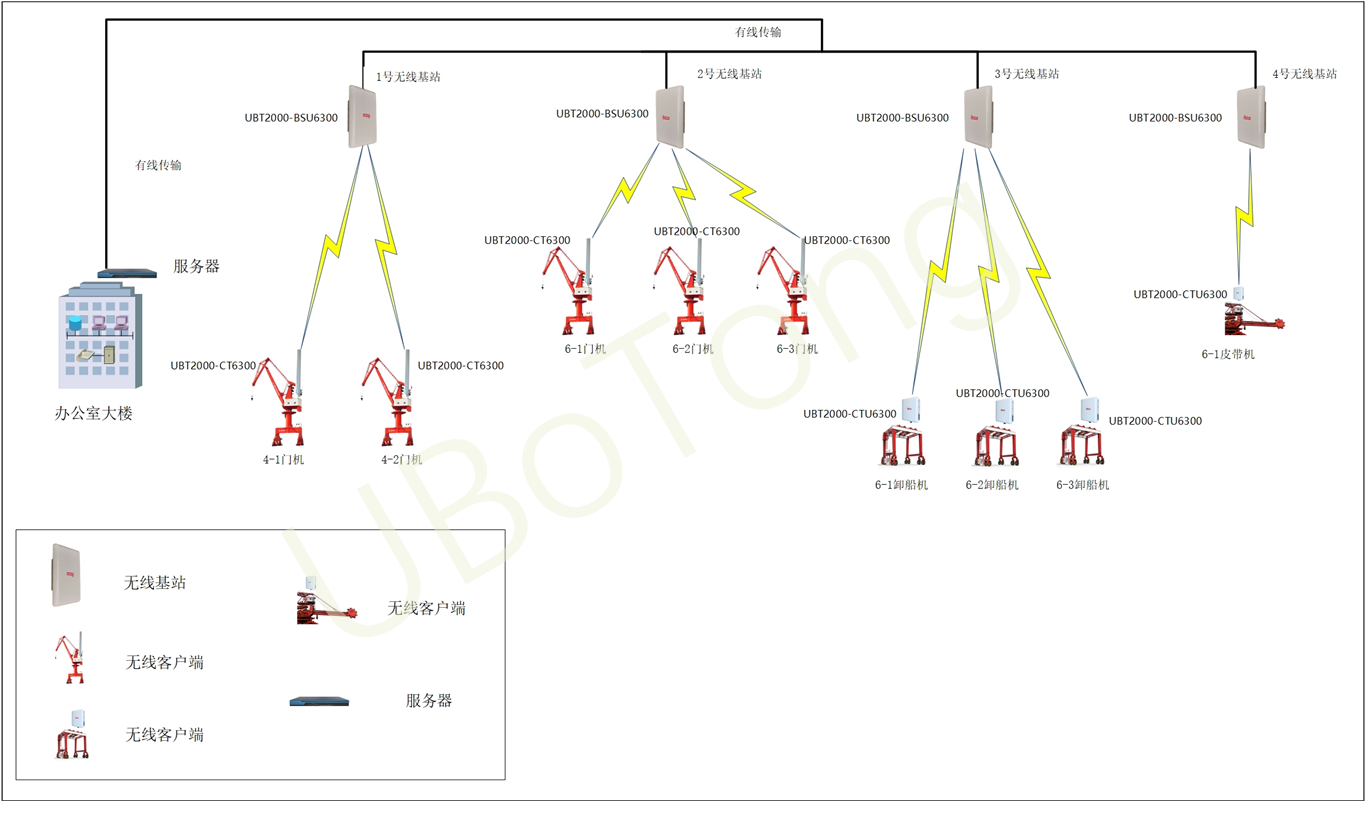

系统架构

一个典型的方案架构包含以下组成部分：

‌    前端采集层‌：在每台门机上部署多台网络摄像机，视频信号通过交换机进行本地汇聚。‌

无线传输层‌：每个门机的交换机连接一台无线网桥（作为发射端），监控中心楼顶架设一台或多台无线网桥（作为基站接收端），形成无线传输链路。对于长距离或多障碍物场景，可采用多基站分区域覆盖的方式。‌‌

监控中心层‌：接收端网桥将无线信号转换为有线信号，接入网络视频录像机（NVR）和监控管理平台。视频图像可在电视墙上进行集中显示，并实现录像存储、回放及云台控制等功能。‌

架构概要：

为避免港口常见的2.4GHz频段设备干扰，普遍采用5.8GHz频段的无线网桥设备。该频段带宽充足，传输速率高，能有效保证视频流传输的流畅性。‌

无线设备‌采用工业级无线网桥，具备高防护等级，能够抵抗港口环境中的潮湿、盐雾及电磁干扰。系统通常采用点对多点的组网模式，即在监控中心设置中心基站，在各岸桥门机上安装远端接入点。

视频采集‌前端通常选用高清云台摄像机，支持变焦与转动，以便多角度监控门机抓取、装卸货物等关键作业环节，并消除司机视觉盲区，提升操作安全性。‌

系统需求与优势

系统核心需求包括：实现对移动岸桥门机的实时视频监控；将多路高清视频信号稳定传输至监控中心；支持对前端云台摄像机的远程控制；确保在恶劣工业环境下的稳定运行。‌

其主要优势在于部署灵活，无需破坏港口地面设施进行大规模布线；扩展性强，可根据岸桥门机数量灵活增减监控点；移动性好，能适应岸桥门机沿轨道移动的工作特性。

系统要点与注意事项

为确保系统稳定可靠，实施中需重点关注：

链路规划‌：需进行严格的现场勘测，确保基站与移动门机之间无明显遮挡，并优化基站位置与天线选型以保障信号质量。

设备选型‌：必须选用工业级产品，其耐用性和稳定性远高于商用设备，能够适应港口振动、温差大、腐蚀性强等恶劣条件。‌

‌干扰管理‌：合理规划无线信道，避免系统内各链路之间及与外部设备的同频干扰。
