华能子长风电无线传输组网项目案例

项目背景

       华能子长南沟岔200兆瓦风电项目是延安市重点建设项目。该项目总投资108493.9万元，设计安装7台5.0兆瓦、30台5.5兆瓦风力发电机组，为混凝土—钢混合塔筒结构，风机轮毂中心高度为160m，单叶长度98米，总装机容量200兆瓦，为目前国内山地在建规模大的“混凝土——钢混合塔筒”风电项目。该项目的投入运行，不仅能达到生态环保、节能减排，也标志着子长战略新兴产业项目建设取得了新成效。项目建成后，年平均上网电量预计约3.8亿千瓦时，每年可节约标准煤约14万吨、减少CO₂排放量约35万吨、SO₂排放量约2500吨、氮氧化物排放量约3800吨。此外，每年还可减少大量的灰渣及烟尘排放，节能减排效益显著。

客户项目需求

由于陕西子长地区风电场风机均处于偏远地区，场站现有通讯设施及通信信号强度，均无法满足现场电子两票、人员定位、行为识别、技术指导等方面智能化应用有效实施要求。

华能子长公司为提高电厂的安保级别以及对事件处理的能力，加大场区风机的管控和违规违法行为监控和及时处理，特此欲建设无线漫游巡检的无线传输系统，对其采集点的视频图像，进行远程实时监控，以保障建设巡逻区域内设备出现异常情况的及时回传。而对于移动智慧监控杆的视频图像数据传输，尤其是在不同基站下的无缝漫游切换，本公司的无线视频传输解决方案中的无缝切换机制设备无疑成为解决这一难题的选择。

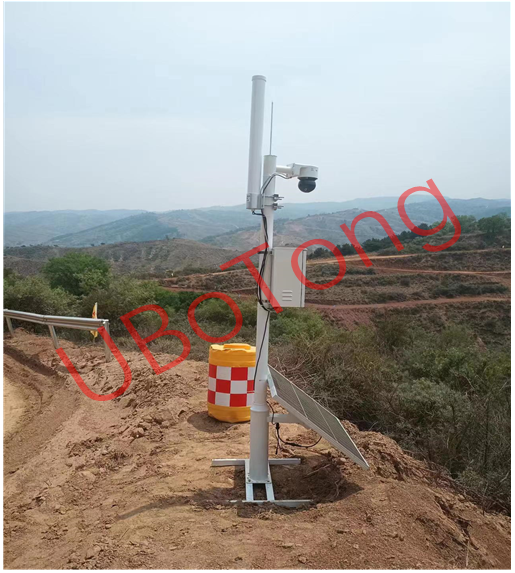

根据客户提供的信息来看，移动智慧监控杆要按照规划巡检路线及风机位置进行工作，对场区风机设备实时视频监控和数据采集并回传，整个巡检区域内会分布多个移动智慧监控杆，分别在场区内的各个重点区域。最后采用无线基站将这些风机点位的移动智慧监控杆全部进行覆盖，使所有移动智慧监控杆在基站中漫游工作不丢包。

        此次项目采用无线传输的点对多点的组网方式来完成采集的视频数据的无线网络传输。本项目产品采用的是优质铝合金压铸工艺的外壳，密封，屏蔽，具有全天候使用，防水，防尘，防酸，抗振动，抗冲击，抗强电磁环境等出众的高稳定性的特点，其环境防护等级高达IP68。此外，设备还拥有宽温设计，使设备能在恶劣的环境中，如高温、大风、雷雨、冰雪等条件下正常运行。这些特性都确保了本次的无线网络产品能在本次特殊产品环境中应用。

因此，本公司无线网络设备针对移动无线漫游传输应用解决方案能够进一步满足华能子长风电场巡检设计的要求和体验。

无线传输系统总体架构

本系统主要由前端采集终端、前端无线发射终端、无线覆盖基站、无线网络传输平台、监控控制平台等几个部分组成。

a)前端采集终端包含无线发射终端、高清摄像机，数据分析仪等。

b)无线传输平台由无线覆盖基站、无线传输接收基站、无线车载发射端、供电电源、工业交换机等设备组成。

c)监控中心包含视频监控服务器、设备分析平台软件、工业大屏、监控客户端等。

风电场无线覆盖漫游传输设计

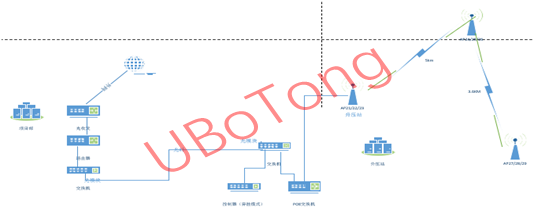

经过对整个风电场巡检区域勘查后，我司为用户制定了一套全面、准确，性价比较高的系统方案，网络架构示意图如下：

项目系统功能

l 对电场区域内在建机位进行监测

l 对电场区域内已建机位进行巡检

l 对风机设备漏气、漏液状况监测

l 对巡检各类数据进行回传，存储到服务器

l 对电场区域内进行全域互联网服务

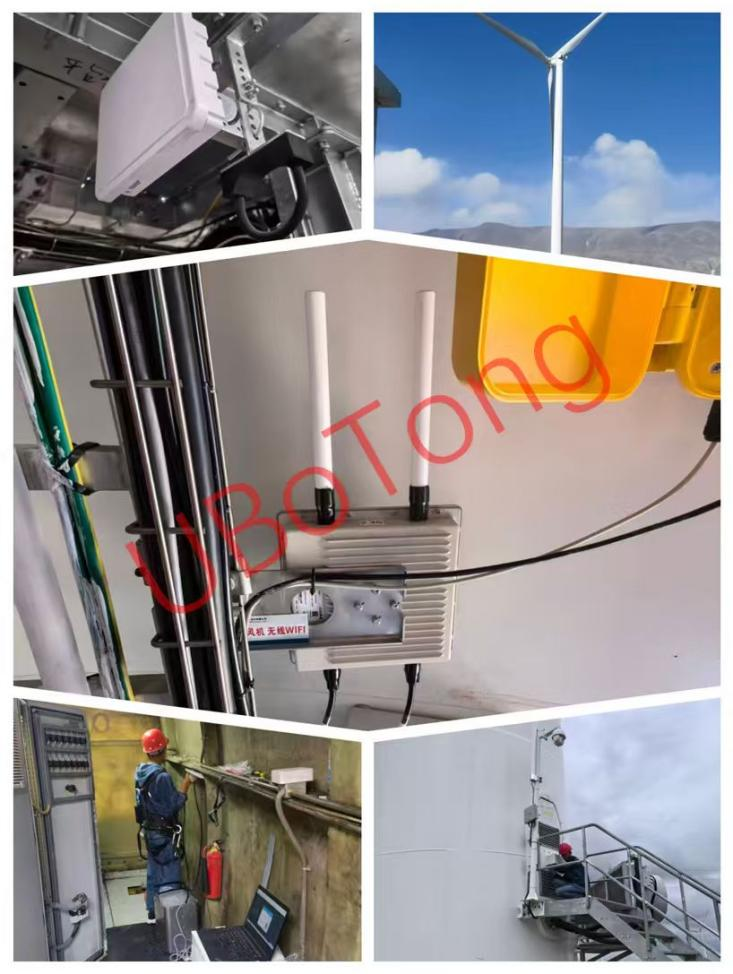

现场实际效果图

客户价值

整套风电场无线巡检漫游传输系统中，我们采用UBT2000系列，无线覆盖基站采用分体式设备，配合使用定制扇区天线。传输接收基站为分体式和一体式混合安装模式。整套系统部署时间较短，快速完成，无线带宽稳定，保证了视频图像传输质量以及各种采集数据的通讯，使华能子长风电场在对场区内的生产施工及生产活动在同行业中达到了科技信息化生产的水平，深得公司内各级领导的信任，进而促成了双方战略合作。
