贵州荔波光伏场区无线网络覆盖成功案例

项目背景

目前国内大多数光伏电场都选用光纤或RS232等有线方式组网。这种传统的方式需要进行繁琐的施工来铺设电缆，对地处偏僻的光伏电场来说难度大、成本高，而且光伏电场建成后一般都要长年使用，一旦出现线缆老化等问题，排查、维护十分困难。除此之外，如果出现光伏电场需要增加发电单元的情况，有线网络也不易扩展。相比之下，在光伏电场使用无线通信技术组网就可以很好的解决这些问题。

实现新能源光伏场站无线网络信号对主要设备的有效覆盖，包括箱变、光伏阵列、汇流箱、逆变器等。并对少数信号覆盖较弱的作业面进行网络延伸，达到满足移动作业车辆、人员的网络顺畅接入。

无线通信技术不受线缆束缚，不存在施工布线和线缆老化等问题，部署相对简单，且便于维护。其次，网络扩展性好，增加网络节点只需要增加无线通信设备即可。因此，利用无线通信组网技术建设光伏电场的网络基础设施，可以简化光伏电场网络施工、网络维护，降低光伏电场建设成本，对我国光伏电事业的进步，社会的可持续性发展都有重要意义。

客户需求

1. 通过建设多个无线通信节点，构建全场无线覆盖通信网络，保证巡检人员区域内无线信号的覆盖，保证无线网络覆盖范围内的通信高质量、低时延。

2. 以上述综合性的无线通信网络完成光伏电场移动业务承载，通过配备通讯设备以及手持终端实现工作现场数据传输、语音通信和实时画面或视频信息回传等功能；

3. 带宽条件应满足现场业务数据及业务视频图像回传，集群调度等业务需求；

4. 网络通信系统整体应具备高度可靠性，数据保密、应用可控；

5. 满足恶劣环境下的工作要求：长期经受不利的气候条件的考验，如大雪、冰雹、大风和雷雨等恶劣环境下的户外要求；IP防护等级不低于IP67。

6. 满足场区内定点巡检摄像机视频图像回传。

7. 满足在较强电磁干扰的情况下工作。

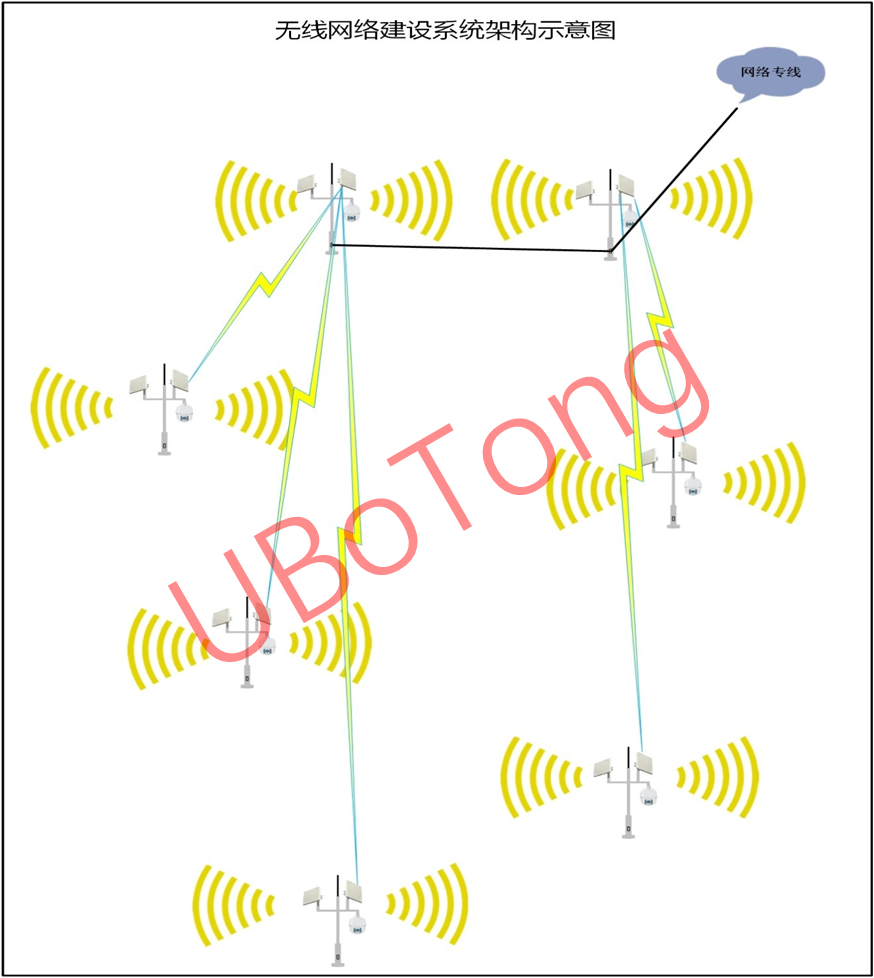

网络架构

荔波光伏建设分为两个场区：高丽村光伏场、水碰村光伏场。本次项目主要是对两个光伏场进行无线网覆盖，及对场内定点巡检摄像机视频的回传。

高里村光伏场区

高里村光伏场区新建7个点位对全场进行无线覆盖建设，分别为1号点、2号点、3号点、4号点、5号点、6号点、7号点。

每个点位架设一根6米塔杆，塔杆上安装无线覆盖基站，无线覆盖天线、无线传输设备、智能球机、太阳能供电设备、室外防水箱等。

每个点位安装无线覆盖基站配合无线天线对相应区域进行覆盖，点位之间的数据通信通过无线网桥设备进行传输。外网专线落地点选择在1号点位上，在1号点位配备室外机柜，安装专线设备。其他点位通过无线网桥将数据传输到1号点位。

各点位数据传输设计：首先我们通过点对多的无线传输模式将3号点、5号点、7号点的数据回传到2号点，再将4号点、6号点的数据回传到1号点。2号点汇聚的数据通过有线的方式传到1号点。

     通过以上光伏电场覆盖方案设计，可以实现无线覆盖巡检系统中无线基站与终端进行数据信息快速、稳定、高效的传输。

系统优势

传统的有线覆盖方案因其线路铺设费高、难度之大和施工周期之长、日后维护困难等，而优波通无线覆盖系统采用无线方式组网，方便灵活，施工周期短，无需施工布线，不会造成因为施工而导致原有设施设备损坏的情况发生，是一套可靠、高效、低成本的无线覆盖解决方案。

稳定性：系统设备均是高工业等级，能够适应高温、低温的温度变化，防尘、防水、防震等，大大的减少了外界因素对系统正常运行造成的影响，使系统具有更高的稳定性；

强抗干扰：本次产品具备MIMO多路多出技术，智能天线技术，OFDM正交频分复用技术，具备很好的无线抗干扰性能。

快速部署、简易安装：原有结构能够做到不破坏，尽量保持原来的样子，保证使用的产品能够快速安装部署，安装简单；

实时性：在移动中可以实时的将文字、图片等数据及时传输至监控中心，保证通信传输流畅和完整。便于采集全面且完整的数据并保存；

灵活扩容性：新增无线终端只需要增加无线终端，即可轻松接入无线网络系统中，扩容能力强，应用简单；

性价比：产品价格合理，系统维护简单，费用较低。

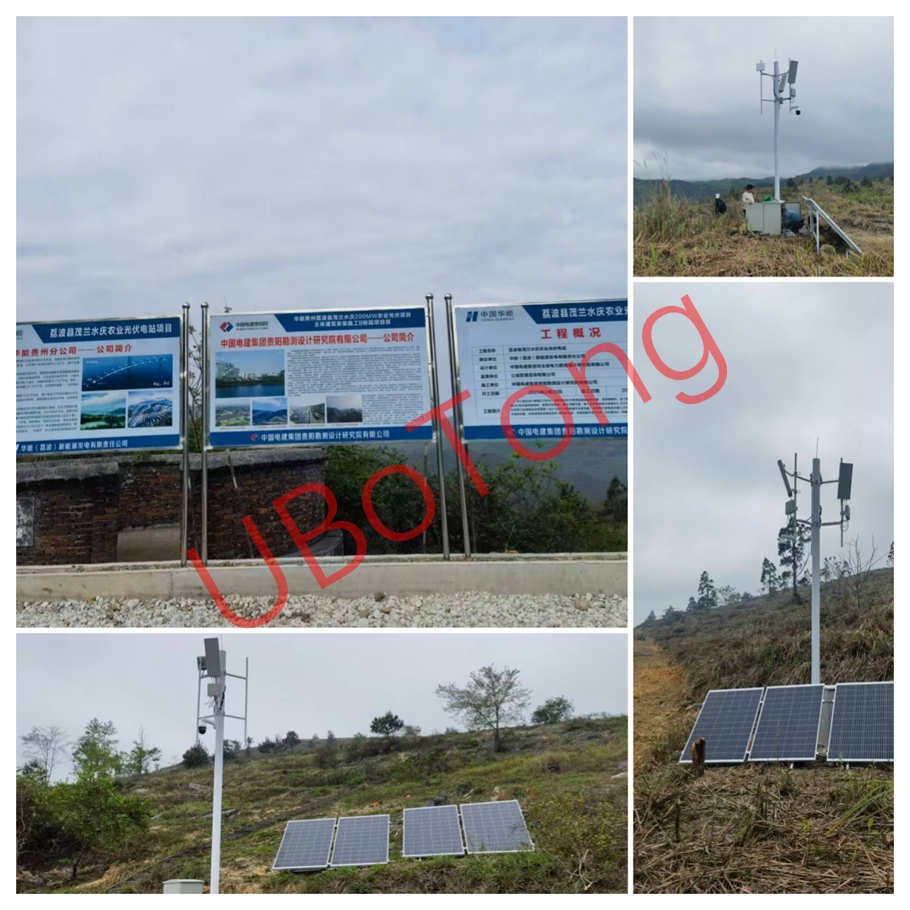

实际效果图

客户价值

无线通信与能源领域各行业深度融合，通过光伏电站无线网络覆盖专网，既可有效满足光伏电站不断增长的业务接入需求，提供安全可信、接入灵活、双向实时互动的“专属”网络来提升光伏电站的能效管理。又可有效的提高电场内部的办公效率和提升电场的企业形象。
