孟家湾光伏一期无线覆盖项目案例

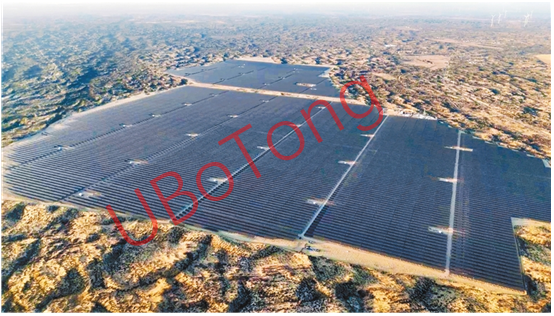

孟家湾光伏发电项目一期位于榆林市榆阳区陕西孟家湾，“项目总投资约10亿元，总容量150兆瓦，占地面积3380亩，年平均发电量29887万千瓦时，年等效运行小时约1640小时。”项目采用分布发电、集中并网方案和最新研发的直流2000伏高压逆变器，是2000伏系统在世界范围内并网实证，标志着光伏系统成功从1500伏进阶至2000伏，在光伏降本增效路上迈出关键一步。 “项目采用大量节约土地和提升发电量的新技术，项目直流侧每万千瓦占地170亩，为北方地区集中式光伏已投产项目中每万千瓦占地最小的项目。”据介绍，由于系统电压提升，大幅节约了直流电缆、汇流箱等设备的用量，有效降低了光伏系统整体成本，加速了光伏系统的发展应用。
客户需求
² 构建全场无线覆盖通信网络，保证巡检人员区域内无线信号的覆盖，保证无线网络覆盖范围内的通信高质量、低时延。
² 上述综合性的无线通信网络完成光伏电场移动业务承载，通过配备单兵通讯设备以及手持终端实现工作现场数据传输、语音通信和实时画面或视频信息回传等功能；
² 带宽条件应满足现场业务数据及业务视频图像回传，集群调度等业务需求；
² 网络通信系统整体应具备高度可靠性，数据保密、应用可控；
² 满足恶劣环境下的工作要求：长期经受不利的气候条件的考验，如大雪、冰雹、大风和雷雨等恶劣环境下的户外要求；IP防护等级不低于IP67。
² 满足场区内定点巡检摄像机视频图像回传。
² 满足在较强电磁干扰的情况下工作。

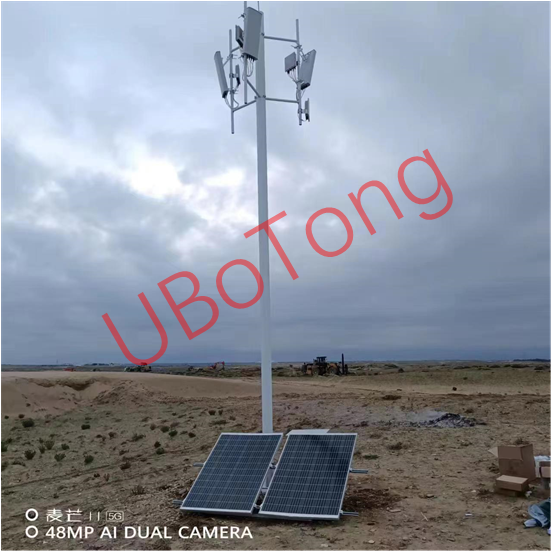

光伏矩阵区域是光伏电场的重要部分，是光伏电场无线接入覆盖网络的核心。矩阵的分布一般依照当地地形较为规则，呈密集分布，需要进行无线覆盖移动相应地也比较密集，需要对光伏矩阵所有区域进行无线接入网络的信号覆盖。光伏电场矩阵区域的光纤接入点一般位于矩阵箱变位置，可在箱变附近立杆或者借用附近的监控立杆（根据现场情况具体分析），在立杆顶部安装无线AP对周边进行无线接入的信号覆盖；光伏矩阵区域的各个光伏矩阵通过光伏电场现有的光纤环网互联并最终接入到升压站。由于本项目属于前期建设期，暂时没有箱变建设，没有光纤接入，所以站点之间的数据通讯需要无线网桥进行传输。设备供电临时采用太阳能供电方式。
光伏矩阵间依托立杆安装的无线MESH覆盖基站对整个光伏矩阵区域全覆盖的蜂窝式移动接入网络，并在升压站站点部署一套无线管理系统，涵盖汇聚交换机、网络管理系统、无线MESH覆盖基站等，最终实现光伏场区内的无线覆盖。
通过以上光伏电场覆盖方案设计，可以实现无线覆盖巡检系统中无线基站与终端进行数据信息快速、稳定、高效的传输。达到电场无线巡检的基本需求，主要特点：针对性强、功能性强、性价比高、管理方便、扩展灵活等。
客户价值
无线网络覆盖系统可以实时回传图像画面，保障光伏变电站的安全。同时，无线网络的部署可以减少因设备故障造成的通信中断时间，方便电场员工提高巡检效率，可以根据需要随时增加或减少无线终端，而不需要重复建设管理网络，并且支持多种业务、快速部署、灵活性和扩展性、提高安全性，这对于光伏电站的扩建和维护非常有利。在节省人力、物力等开支的同时，可有效的提高电场内部的办公效率和提升电场的企业形象。
