云南华能野猫山风机运维期无线覆盖项目成功案例
华能集团野猫山风机运维期无线覆盖项目成功案例
项目背景
中国华能集团有限公司是世界500强企业。中国华能从1985年创立至今，历经30余年的发展历程，为国民经济建设和电力工业的改革与发展做出了积极贡献，逐步形成了“为中国特色社会主义服务的红色公司，注重科技、保护环境的绿色公司，坚持与时俱进、学习创新、面向世界的蓝色公司”的“三色”公司理念和“坚持诚信、注重合作、不断创新、积极进取、创造业绩、服务国家”的核心价值观。
华能集团野猫山风电场是云南省大理州祥云县的重点风电项目，由华能澜沧江公司开发运营，位于祥云县东山彝族乡北部，主山脊长约10公里，场区面积约23平方公里。装机容量1.34万千瓦（2台风电机组），总投资6573.96万元，全场采用数字化智能变电站技术，实现全站信息数字化与设备远程监控。野猫山风电场截止目前累计发电17.59亿千瓦时，减少二氧化碳排放126万吨，等效节约标煤52.8万吨。
风力发电在国家政策倾向下，基建飞速发展，然而风电场机组多处于偏远地区，交通、通讯不便，增加了对机组设备管理的难度。结合风电场风力机组设备的发展现状，通过无线覆盖网络信息化平台搭建，解决风机维护检修中数据分享、远程技术支持等问题，无线网络在风电集中监控、生产管理中的具体运用，改变传统的管理方式和运维模式，切实有效的提高管理水平，降低运维成本。
客户需求
项目依据中国华能集团新能源场站无线网络建设指导意见，在已投产的风电场开展无线网络建设，实现无线网络的有效覆盖。应用目前市场主流且成熟的无线通信系统，依托人工智能蓬勃发展、能源科技革命与数字革命、信息化与工业化的深度融合等，为推进风电场管控模式的改革创新，推广风电场智慧化运维提供强有力的技术支撑。
无线网络与现有有线网络物理上独立组网，采用AC+FIT AP结构。无线网络采用准入认证方式。无线网络IP地址分配和管理以及无线管理需要使用专业的平台或系统。
1) 高带宽：能够有效保证视频信号的稳定传输。
2) 快速无缝漫游：在WLAN覆盖区域内快速切换，用户信息和授权可无缝漫游，保持业务（数据、语音、视频）完整性、连续性。
3) 用户、MAC 、VLAN组：将 AAA 策略分配给用户、子网或设备组，以便进行方便、有效、高性价比WLAN 管理。
4) 基于用户身份的组网：提供基于用户身份的所有服务，以使用户在漫游时具有虚拟专用组成员资格、访问控制列表 (ACL)、认证、漫游策略、带宽使用和其他授权内容。
5) AP零配置安装：接入点无需准备预设置，更换的 AP 从无线 LAN 交换机或控制器继承配置信息。
6) 全面的AP控制和管理：所有属性：通道编号、功率、SSID 和安全设置都由无线交换机或无线控制器集中处理控制。
7) 灵活的拓扑结构： Wireless Switch与AP之间跨越L2、L3网络灵活的拓扑结构。
华骞科技建议本次的风电机无线网络覆盖采用基于瘦AP无线架构,以更好的支持移动巡检工作的需求应用，简化网络部署和管理，提供可靠的性能、安全性和可扩展性，并支持新兴的射频技术；并且能够为巡检网络提供强大的容错能力、特殊服务质量(QoS)以及增强的语音能力、完整的安全功能。华骞科技专为企业部署设计的无线控制器，可提供强大的可扩展性，以及支持无缝巡检漫游。
无线系统架构
本次方案覆盖区域总共覆盖风机数达35台，实施效果要求：
1、风机底仓全覆盖。2、风机顶部舱体全覆盖。3、风机仓外半径50米范围内全覆盖4、覆盖区域内达到无缝漫游。
实现以上这些区域的无线覆盖要求，满足企业员工和企业管理人员移动巡检信息上传，保证上传质量量和上传速度。我们采用华骞科技的无线覆盖方案进行实施。
无线网络部署
风机筒壁为金属材质，机舱为玻璃钢材质，每两节塔筒内有钢板隔层，四节塔筒三层钢板，机舱顶部部署AP向塔筒下的信号覆盖会有所减弱。

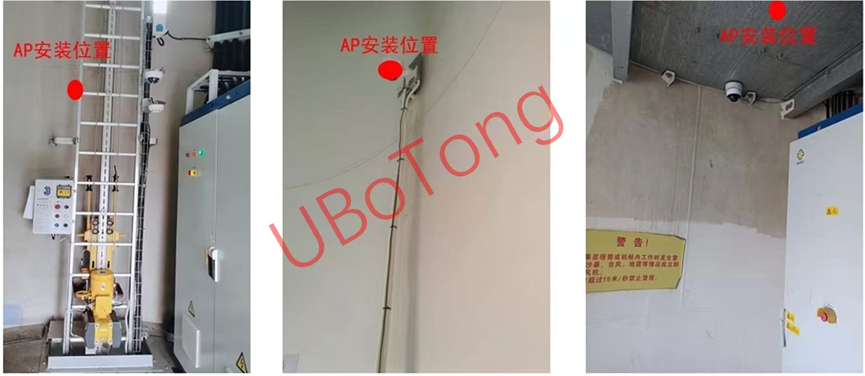

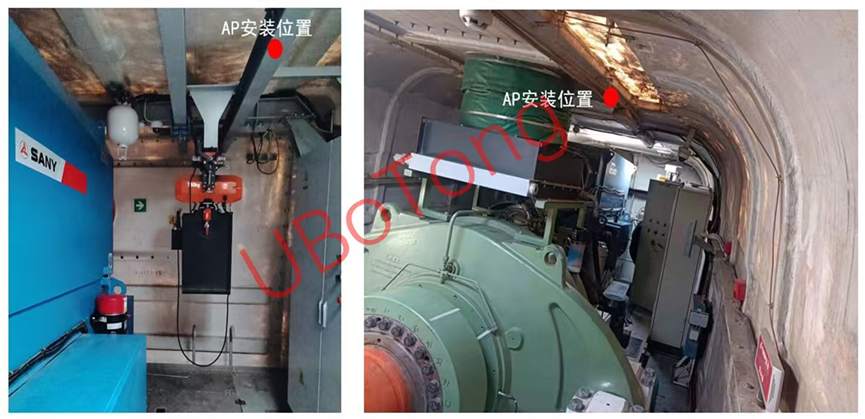

因此在风机机舱内，为保障无线覆盖效果，采用一个机组两台AP的部署模式，即塔底和机舱分别配置1台无线AP的方式进行建设。塔底AP部署在控制柜顶部，保证塔底内部的网络信号覆盖；同时，在风机顶部部署AP保障顶部机舱的无线覆盖。

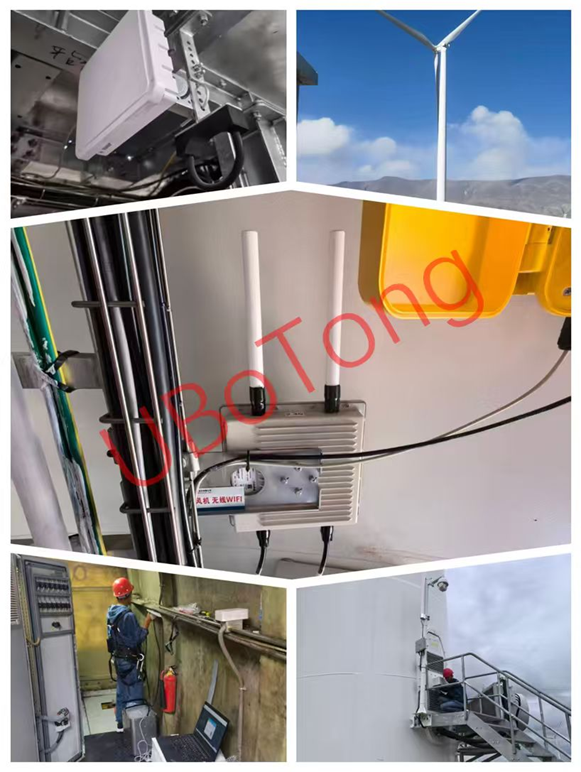

风机顶部AP采用工业级室外AP，具有较大的发射功率，可穿透玻璃钢材质的头部机舱，实现对风机塔筒外围的无线覆盖，同时通过塔底部署的工业级AP可对近风机塔筒侧区域进行无线信号的补盲，从而达到风机周围范围内的无线覆盖。
每个风机塔筒分别安装2个AP，机舱顶部1台，塔底1台，两个AP的垂直距离跨度基本为塔筒高度，约70至100米不等，考虑到室外AP需要安装在塔顶外侧，网线需要从风塔的门缝中穿出来，所以实际距离会更远，考虑到POE供电的功率衰减，建议采用就地取电方式，通过电源模块供电,机舱AP与交换机之间用光纤互联，两个AP的垂直距离跨度约70至100米不等，塔基AP可通过网线连接交换机，另外塔顶如果无取电点，则需要通过部署工业交换机POE供电方式实现。
功能特点
1、 多重访问认证控制策略。（短信、用户名密码及黑白名单绑定）
2、 设计不同客户端的策略限速，增加限速白名单。
3、 AP部署不受网络拓扑及VLAN子网划分的影响，无需改动会所现有网络拓扑结构。
4、 拓扑无关的组网方案，使得整个无线网络有着更强的伸缩性，为今后网络的升级和扩容提供良好的可扩展性。
5、 AP功能强大，整体外形外观简约美观，易在风机内进行无损安装。
客户价值
华能集团野猫山风机场基建期无线覆盖项目，通过使用优波通无线网络覆盖AP进行建设，使用无线AC对AP进行统一管理，避免了过大的AP功率造成对自身的无线信号干扰。为巡检人员提供了良好的网络环境，使华能集团的风机维护巡检更加信息化，移动化，便捷化。相关领导对此次项目的效果表示高度认可，并表示长期合作。
