项目背景

   特高压输电作为国家能源战略的“主动脉”，其安全、稳定、高效运行至关重要，因此实施全方位、智能化的实时监测具有不可替代的战略意义。 由于其输送容量巨大、传输距离极长、电压等级极高，任何微小故障（如绝缘子污闪、导线舞动、杆塔倾斜或线路覆冰）若未能被及时察觉和处置，都可能如“蝴蝶效应”般迅速演变为大规模的设备损毁甚至电网瘫痪事故，造成难以估量的经济损失与社会影响。通过部署先进的传感技术与智能化监测系统，我们能够像为电网装上“千里眼”和“顺风耳”，实现对线路走廊环境、设备状态、机械电气参数的精准感知与超前预警。这不仅是保障这条“电力高速公路”本身畅通无阻的生命线，更是构建坚强智能电网、提升能源资源配置效率、捍卫国家能源安全的核心基石。

在夏季高温天气及秋冬节干燥天气，山火突发的概率十分高，对电网输电线路的安全运行构成了较高的威胁。输电线路防山火监控系统用于对高压输电线路周边的实时山火监测，用户在监控中心就可以获取远方线路山火、焚烧秸秆、烧纸等威胁线路安全的山火事件，一旦发生山火灾情，便可在短时间发出报警，以便及时扑灭山火，保障输电线路稳定运行。

下面以XX输电线路为例

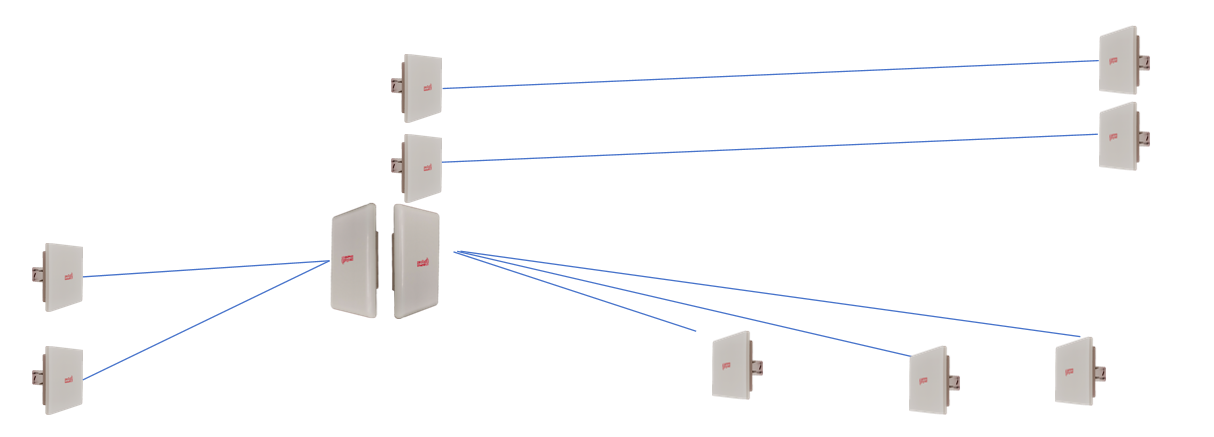

      该项目的无线网络系统，包括输电线路状态（视频、参数）实时监控、无线网络数据传输平台搭建、主站监控平台建设。系统采用先进的MESH组网技术，整个网络构成一个链式结构，网络自组自愈能强大。供电方式采用太阳能供电，同时配备DC12V蓄电池作为备用电源，以保证长时间日照条件不好的情况下的设备供电。

方案简介

     输电线路防山火视频监控系统，前端采用高清球形摄像机（720P），内部集成火焰探测传感器，可对监控区域进行视频和红外射的同步监测，一但发生山火，温度超过设定阈值即可自动报警。监控人员可结合温度数据和实时视频画面进行判断并快速响应。装置通过感应取电方式获取工作电源（导线电流≥100A），等电位安装在输电导线上，通过无线传输装置将视频信号传输至相邻的变电站，再从变电站传输至监控中心。该系统采用了目前较为先进的感应取电技术和无线自组网技术，相比传统的太阳能供电和3G通信方式，具有供电稳定、通信可靠、视频清晰、无后续费用等多种优点。 三、 技术方案1. 系统结构系统由前端山火视频监测装置、无线通信装置和后台视频监控软件等组成。监控前端：包括视频监控装置、山火探测单元、无线通信装置发射端、感应取电装置等，为一体化设计，直接等电位安装在输电导线上。

中继点设定

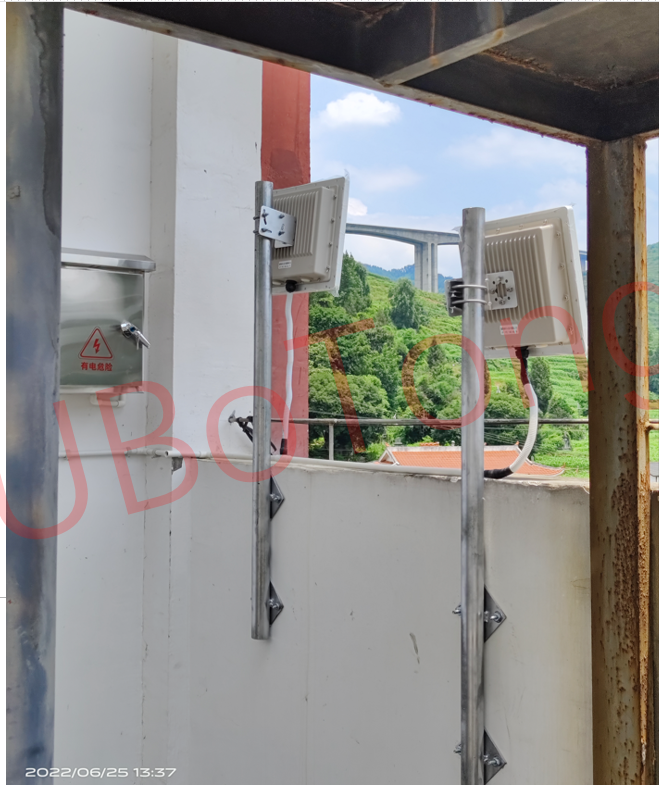

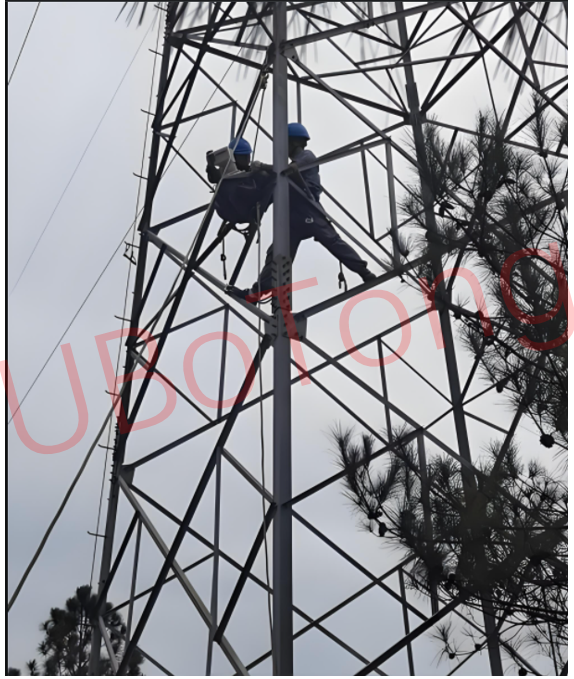

     如图所示当监控点距离变电站大于10公里或有遮挡时，可通过中继点进行通信接力。中继点包括一套小型太阳能供电系统和无线通信装置发射端、接收端。一般安装在杆塔上，体积小，安装方便。

      UBOTONG宽带无线自组网接入技术采用LS-115ACX高功率高带宽，工作在5G开放频段，通信覆盖半径10KM。采用了起源于军事防窃听用途的无线扩频通信(Anti-Jamming)技术，采取网络隔离及网络认证措施；设置有严密的用户口令及认证，防止非法用户入侵；无线局域网设置附加的第三方加密方案，使攻击者难以捕捉到有用的资料，即使信号被盗听也无法理解其中的内容。相对于有线网络，无线局域网的组建、配置和维护较为容易，可以迅速（数十分钟内）组建起通信链路，实现临时、应急、抗灾通信的目的，而有线通信则需要较长的时间。利用宽带无线自组网可以较方便地实现高清视频监控，如果监控点位于某变电站10公里之内，就可以直接将视频信号无线传输到变电站或后台监控中心；如果监控点周围10公里半径内有其它宽带通信条件（如：ADSL宽带网），可以利用其它通信条件将视频信号传输到后台监控中心。宽带无线自组网设备从研发至生产，始终把设备定位于室外恶劣环境下的电信级标准的长期可靠性应用。故从选择高可靠性元件，到选择更科学合理的设计，从精致的生产工艺到周密的稳定性测试，无不严格要求，所以设备在-40℃到+60℃的宽温范围内均可正常使用。宽带无线自组网设备的环境防护等级高达IEC国际标准组织规定的最严格级别IP68,使得设备可以在各种野外的复杂气象条件下正常工作。

     我公司宽带无线自组网设备从研发至生产，始终把设备定位于室外恶劣环境下的电信级标准的长期可靠性应用。故从选择高可靠性元件，到选择更科学合理的设计，从精致的生产工艺到周密的稳定性测试，无不严格要求，所以设备在-50℃到+85℃的宽温范围内均可正常使用。宽带无线自组网设备的环境防护等级高达IEC国际标准组织规定的最严格级别IP68,使得设备可以在各种野外的复杂气象条件下正常工作。
