本系统采用COFDM技术体制，具有绕射能力强、非视距传输距离远、图像清晰流畅的特点，主要解决移动无线实时视频传输，其典型应用包括交警巡逻、高速公路事故处理、公安应急通讯指挥、现场采访直播、消防救灾应急指挥等系统的实时视频传输，系统特征主要体现在非视距(NLOS)移动(Mobile)无线(Wireless)实时视频(Real-time video)传输，其中：

1．非视距(NLOS)：具有强大的非视距传输功能、绕射功能：在城区内车辆之间支持2～10公里移动中传输；在建筑物顶与车辆/人员之间支持5～15公里移动中传输。传统数字微波只能提供点对点的视距通信，无法实现非视距。

2．移动(Mobile)：支持高速移动中传输；支持300公里/小时高速移动中传输。传统模拟电视传输无法实现移动传输。

3．无线(Wireless)：使用无线方式进行传输，这是实现移动的前题，同时具有简单接收、无需铺设电缆的优点。

4．实时视频(Real-time video)：提供广播级的高清晰图像质量，图像分辨率能达到DVD质量，具有近实时的端到端图像传输。传输数据率高，这是现有GSM、CDMA和将来的3G网络无法提供的速度。

本系统具备以下特点：

强大的抗干扰能力，卓越的非视通无线传输性能

接收电平－100dBm时仍能保证误码率<10E-6；

高清晰度图像质量

COFDM技术每个子载波可以选择QPSK、16QAM、64QAM等高速调制，合成后的信道速率一般均大于4M bps。因此，可以传输MPEG2中4:2:0、4:2:2等高质量编解码，接收端图像分辨率可达到576×720或480×720，能充分满足后期分析、存储、编辑等要求；

支持快速移动中稳定、高质量传输。可应用于车辆、船舶、直升机/无人机等平台

UBOTONG设备不需要任何附加装置，就可实现固定——移动，移动——移动间的使用；

真正实现128位AES数字加密技术处理，安全性能高

UBOTONG系列应急无线数字传输设备采用128位AES数字加密技术、无线宽带多载波加密、加扰技术，实现全数字信号处理，同时使用了超大容量FPGA设计，提高系统集成度，这些都保证了整个系统的保密性、稳定性及可靠性，使客户空中传输信息充分得到安全保障；

l自主知识产权实现低频宽（8M/3.5M/2.5M/1.25M）传输，提高频率使用效率和系统灵敏度

UBOTONG系列应急无线数字传输设备可以提供8M/3.5M/2.5M/1.25M使用频宽，针对于市场上普遍使用的8M使用频宽的设备，可以成倍和成四倍地节省无线频率资源，提高不可再生的频率资源的使用效率;同时由于使用窄带频率传输图像，使用频宽减小2-6M，同样也降低和规避这2-6M可能存在的频率干扰，从而在现有基础上很大的提高整体系统的灵敏度和抗干扰能力，实现同一区域中，无线频率资源有限的情况下，尽可能多的同类设备互补干扰下同时使用；

l频率使用带宽可调

UBOTONG系列应急无线数字传输设备采用先进的调制技术，做到了频率使用带宽可调，根据用户使用需求，可分别提供8M/3.5M/2.5M/1.25M的使用带宽。该功能的使用优势体现在根据用户所在地无线环境，结合用户对传输图像及数据的大小，选择最有利的传输带宽，既保证传输图像的高质量，又有效地利用和节省现有的频率资源，保障了多套设备在同时使用时的带宽需求，提高设备和系统的灵敏度；

l频率可调

UBOTONG系列应急无线数字传输设备频率可调功能可以在一定的范围内有效的避开同频干扰，加强设备的使用的可靠性；

l功率可调

UBOTONG系列应急无线数字传输设备采用了人性化设计，具备多种功率可调的功能；

l多种设备类型，安装操作简便，满足不同传输需求

UBOTONG系列应急无线数字传输设备提供单兵背负式、车(船)载式、机(直升机、无人机)载式和隐蔽式等多种设备类型，单兵和隐蔽式设备体积小、重量轻、外观美观实用、安装操作简便、携带使用灵活方便，采用全密封结构，防水防尘性能好，适合于恶劣环境使用；车载和机载设备功能强大、覆盖范围广，-103dBm极高的接收灵敏度，满足公安等特种机关灵活、机动、便捷、快速的应用要求；

l产品完全自主知识，为用户提供各种特殊需求的定制，保障设备和系统的更方便、平滑的升级换代

UBOTONG系列应急无线数字传输设备由北京华骞科技有限公司自主研发, 可满足各类用户不同特殊需求的定制，同时可大大降低用户设备的后期维修、维护成本，缩短维修时间，同时真正地保证客户在以后使用过程中的平滑升级换代和整个系统的可扩展性。

客户需求：

某装甲部队进行作战训练时需要把远方靶场的视频图像和装甲车所能观察到的音视频图像实时无线传输到作战指挥中心。在指挥中心能够实时监控靶场摄像机和装甲车摄像机所拍摄到的图像，并且能够把视频存储在计算机中，以供后期进行分析。

（1）共有3个靶场，每个靶场距离指挥车在2公里之内。

（2）共有6辆装甲车，装甲车距离指挥车在5公里以内。

（3）演习或训练地点不定，气候环境或地理环境比较复杂。

（4）每个靶点配有一路监控摄像机。

（5）每辆装甲车上配有两路监控摄像机。

（6）能保证装甲车在高速移动中传输图像。

（7）在指挥车上能够实时监控靶点和装甲车摄像机所观察到的信息。

（8）在指挥车上能够随时遥控切断装甲车的主控电路。

       方案要求

(1) 采用无线方式构成无线网络的视频监控系统；

(2) 装甲车上的无线视频传输支持高速移动和有阻挡的复杂环境；

(3) 指挥中心可以实时观看所有装甲车和靶点的视频图像；

(4) 摄象设备采用数字高清设备。

(5)系统支持视频存储。

性能要求

(1)  网络带宽高，为以后留下余量；

(2)  系统抗干扰能力强，保密性好，安全可靠；

(3)  选用设备的性能优良，技术先进，在复杂环境下设备可靠性高；

(4)  传输实时视频，低延时，视频清晰度达到720P格式(1080X720)；

(5)  在阻挡或高速移动中保证画面流畅，无中断或马赛克；

(6)  用户方便操作和使用；

(7)  频率可调，能避开其他被占用频段。

系统方案

综合用户的需求和性能要求，可以首先考虑在3辆装甲车和三个靶场上安装无线视频监控系统。

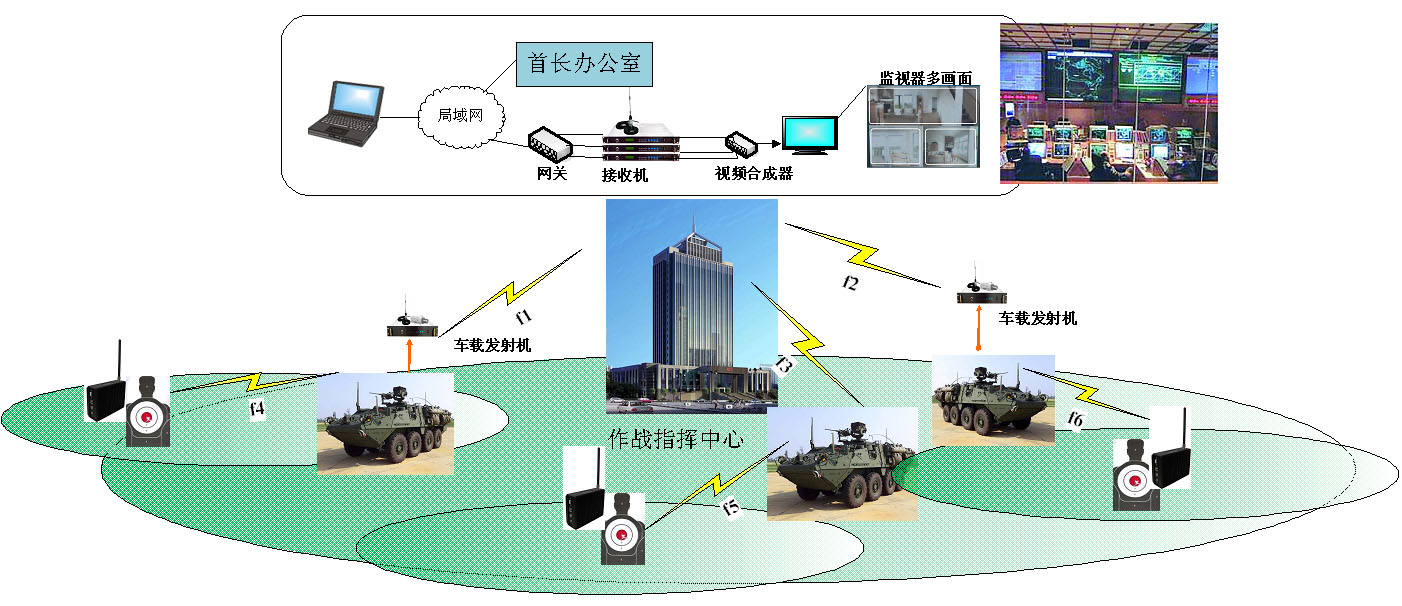

   系统组网及应用拓扑图如5.1所示。（3辆装甲车的频点分别为f1,f2,f3,三个靶场的频点分别为f4,f5,f6。）

在本系统中，每个靶场由1个摄像机和1个便携式发射机组成。

每一辆装甲车的车载设备由1个车载接收机、1个显示屏、1个车载发射机和1个摄像机组成。装甲车的车载接收机接收靶场的便携式发射机发射的靶点的视频图像信息，装甲车的显示屏可以实时显示靶点图像信息。装甲车可以选择把靶点的视频或者装甲车上摄像机的视频传送回指挥中心。

在作战指挥中心，有3个接收机，三个接收机的复合视频输出通过视频合成器合成一路视频输出，然后由作战中心大屏幕显示。

作战中心站的接收机通过网关可以中心局域网互联，配合专门的视频播放监控软件，即可以在计算机上同时监控多路视频，并且可以把视频无损保存在本地硬盘上。

在本系统中，可以根据实际环境需要来进行频率选择，每组设备占用带宽2.5兆；考虑到频率之间需要隔开一定范围，这里隔开1.5兆左右，因此本系统共计需要大概24兆带宽。
