大连庄河海上风电场巡检无线MESH组网通讯案例

项目背景

海上风电市场在我国是新兴市场，然而海上风电运维确有着一些难点，主要包括：受台风、气流和闪电等恶劣海洋环境影响，机组容易出现故障；受风浪影响，运维人员难以到达机组，故障待修时间长，发电损失大等等特点。海上风电运维船是用于海上风力发电机组运行维护的专用船舶，但由于作业区离岸较远，工作通信受到很大影响，为了解决这种通信需求优波通利用无线专门设计了一套完整的海上传输方案。

       大唐XX庄河风电场全称南岛风电场，在役新能源装机容量9.88万千瓦，风电场场址I项目位于辽宁省大连市庄河海域，为《大连市海上风电场工程规划报告》中的I场址，场区东西长约6.8km，南北长约3.8km，规划面积约25.3平方千米，涉海面积约15.9平方千米。项目总规划容量为100MW，四条35kV集电线路（南岛A线、南岛B线、南岛C线、南岛D线），安装19台明阳MySE5.2-166机组，轮毂高度105m，项目实际装机容量为98.8MW。项目于2021年12月30日全容量并网。

客户项目需求

由于庄河地区风电场均处于偏远海上地区，场站现有通讯设施及通信信号强度，均无法满足现场人员定位、风机巡检、行为识别、技术指导等方面智能化应用有效实施要求。

大唐XX公司为提高电厂的安保级别以及对事件处理的能力，加大场区风机的管控、维护、巡检等，应对复杂多变的海上不确定因素，融合无线自组网和传输技术，采用分布式网络架构，支持随机网络拓扑、动态组网、多跳中继，建立抗毁性强，具有强大的自愈合恢复功能的海上风电宽带自组网传输网络。实现海上风电场外部区域及19台风电机组塔筒内部自组网络全覆盖，实现Mesh固定站设备带WI-FI功能，AR眼镜（15台）、手机、笔记本电脑等智能终端在场区任何位置都可以通过WIFI接入Mesh固定站设备覆盖范围之后，再通过Mesh自组网把数据传输到监控中心。此次项目采用无线传输的点对多点的组网方式来完成采集的视频数据的无线网络传输。本项目产品采用的是优质铝合金压铸工艺的外壳，密封，屏蔽，具有全天候使用，防水，防尘，防酸，抗振动，抗冲击，抗强电磁环境等出众的高稳定性的特点，其环境防护等级高达IP68。此外，设备还拥有宽温设计，使设备能在恶劣的环境中，如高温、大风、雷雨、冰雪等条件下正常运行。这些特性都确保了本次的无线网络产品能在本次特殊产品环境中应用。

因此，本公司无线网络设备针对移动无线漫游传输应用解决方案能够进一步满足大唐大连风电场巡检设计的要求和体验。

无线覆盖漫游传输设计

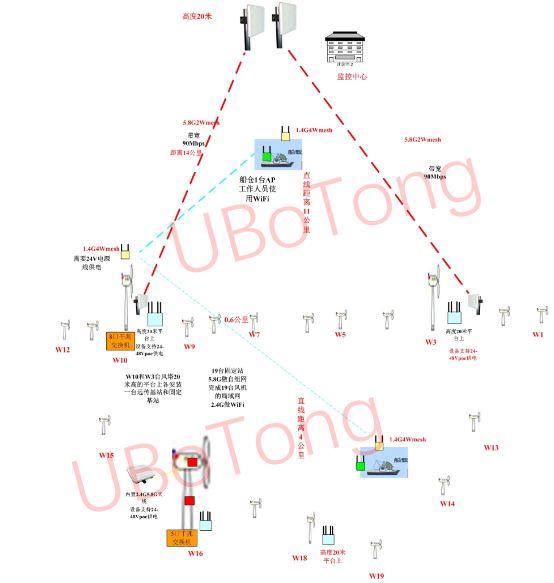

设计采用MESH基站覆盖的无线组网方式，每台基站覆盖特定的作业区，通过安装多个MESH设备覆盖整个风力发电厂实现无死角覆盖，巡检船上安装接收远端设备，进行数据接收和发送。风机升压站与XX监控中心之间通过优波通远传基站进行快速组网，风机和船之间通过船载基站设备进行传输通信，实现巡检船的WIFI覆盖、数据传输、船员定位、语音通信等数据的实时传输。

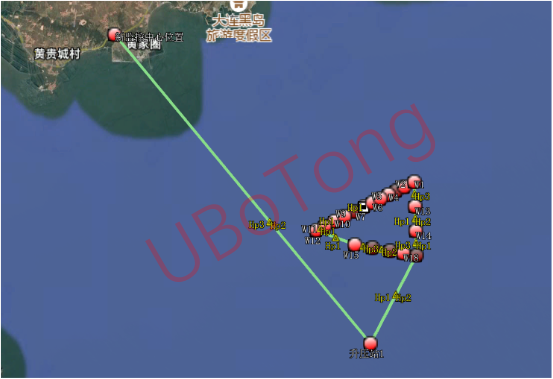

该方案主要针对大唐XX发电有限公司19个风机设计，在风机的机舱、塔基分别安装1台优波通无线AP设备进行无线覆盖，使用MESH设备组网，使得风机兴城一个环网，同时在黑岛监控中心2层楼顶增设一套远传基站，相对的在海上风电场的风机上设置2个远传Mesh基站。风电场其余固定Mesh数据通过2个远传Mesh基站，将数据以无线形式回传至XX监控中心远传Mesh基站，并通过监控中心传输到集控中心。内部网络带宽能达到100Mbps,与外部网络连接时，带宽取决于外网出口带宽。

项目系统功能

l 对电场区域内风机维护人员定位、监测

l 对电场区域内风机运行进行巡检

l 对风机设备漏气、漏液状况监测

l 对巡检各类数据进行回传，存储到服务器

l 对电场区域内进行全域互联网服务

l 对海上巡检船只的网络覆盖

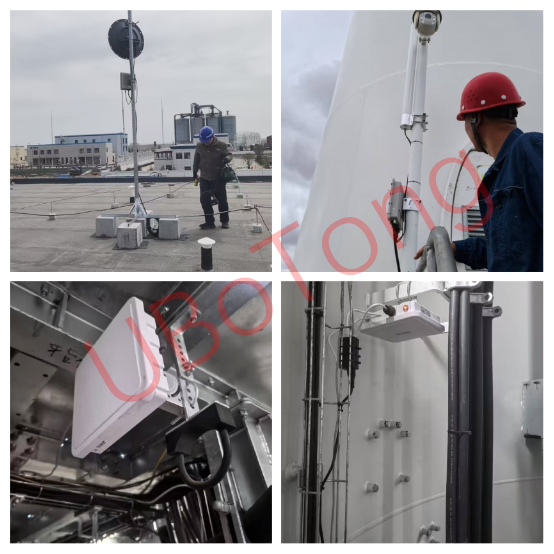

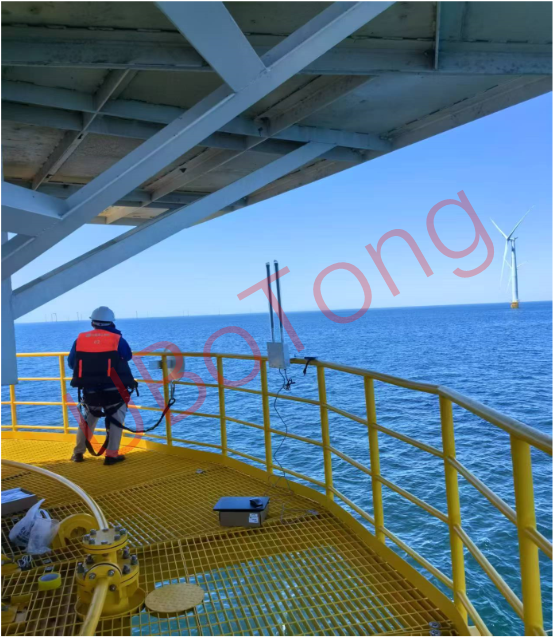

现场实际效果图

客户价值

整套风电场无线巡检漫游传输系统中，我们采用优波通无线传输覆盖系列基站设备。移动端船载基站设备，配合使用定制的全向天线。传输接收基站为分体式和一体式混合安装模式。整套系统部署时间较短，快速完成，无线带宽稳定，保证了视频图像传输质量以及各种采集数据的通讯，使大唐XX庄河风电场在对场区内的风机维护、操作、监测风机数据运行达到了科技信息化生产的水平，深得公司内各级领导的信任，进而促成了双方战略合作。
